機器視覺實踐教學方案

產品描述

Rei_MV
機器視覺實踐教學方案

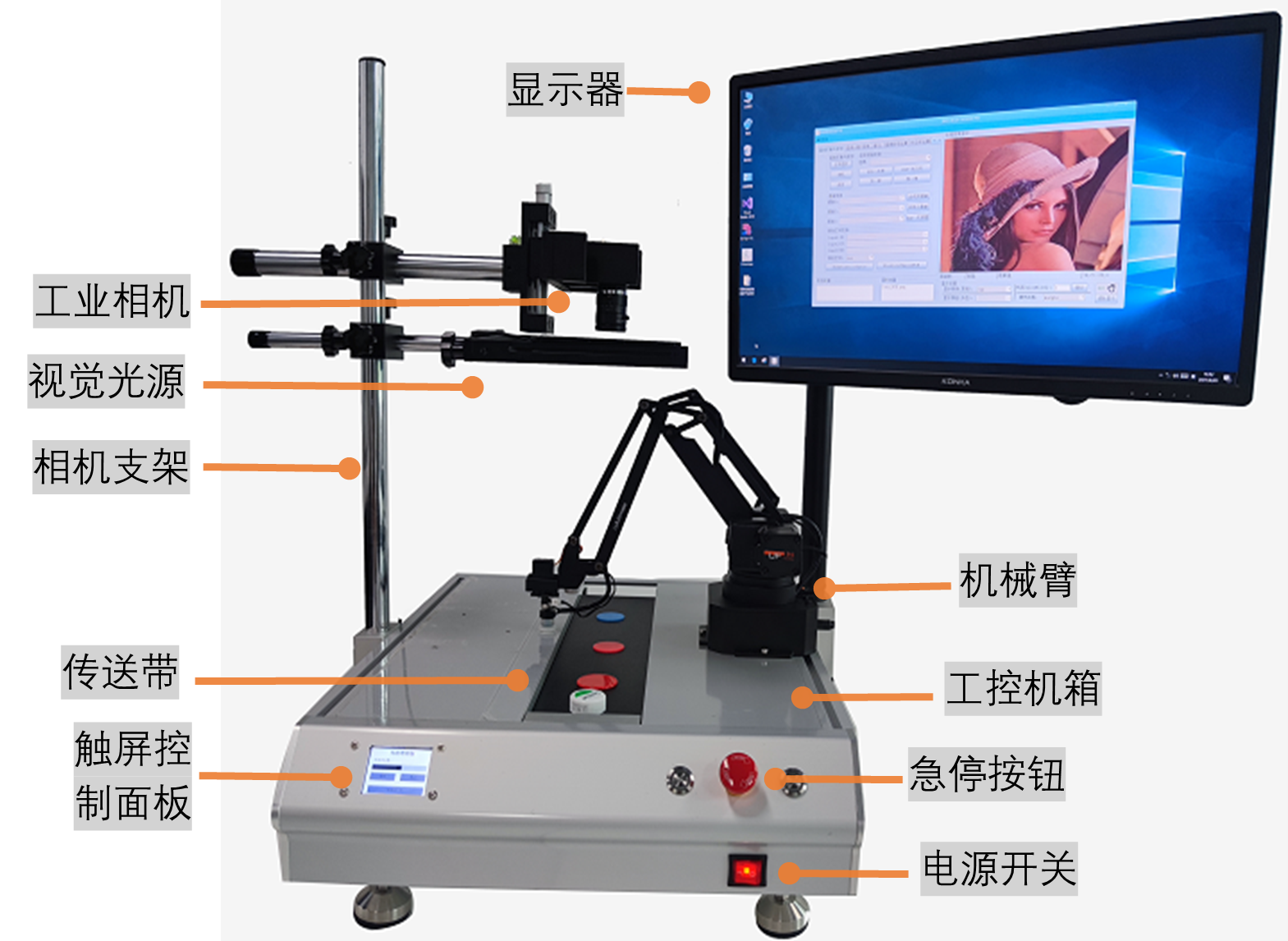

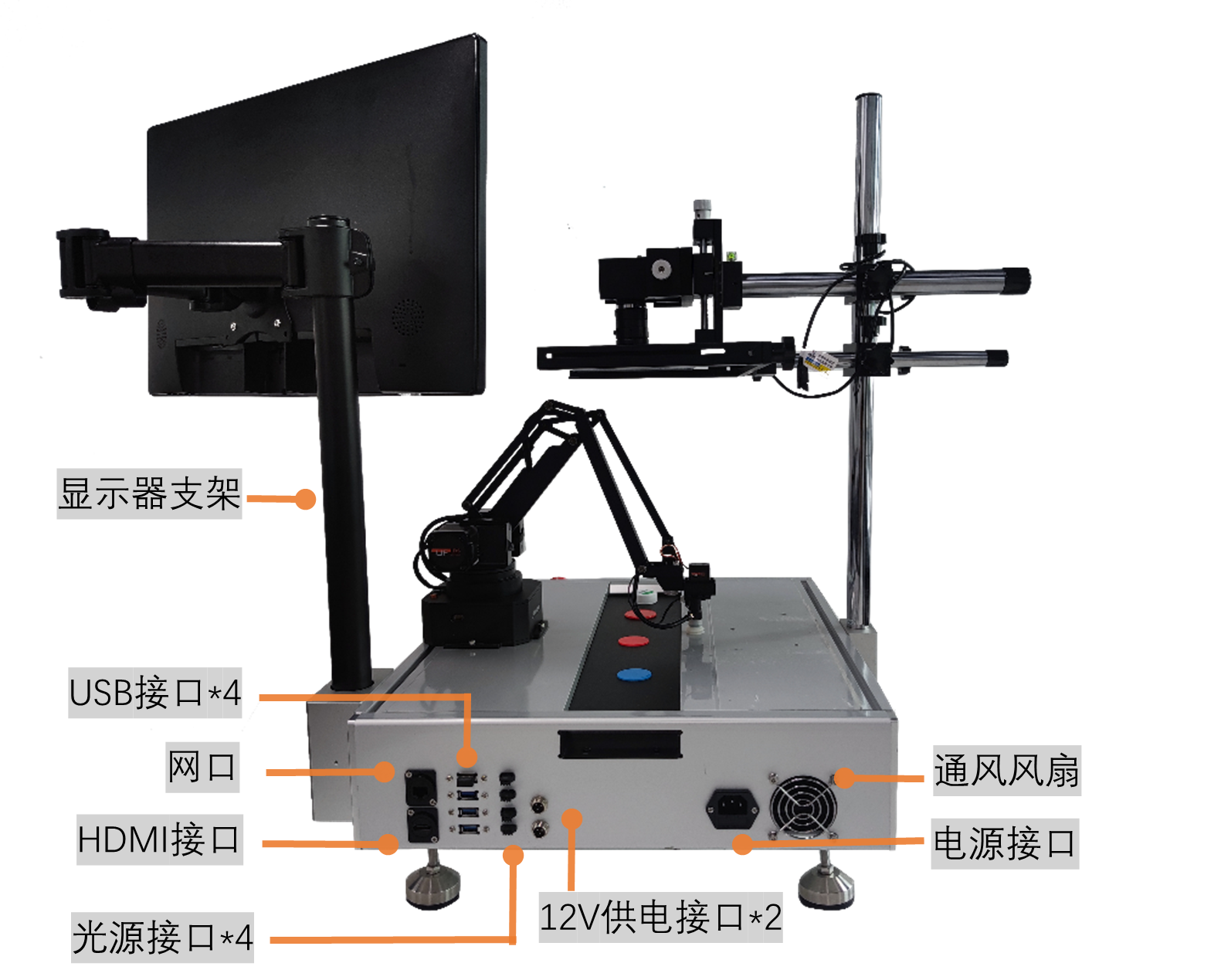

Rei_Mv采用一體化設計，鋁合金底座、內嵌機器視覺處理器、掛壁式顯示器、可調節相機支架以及光源和鏡頭，預留桌面式機械臂安裝接口，配合豐富的工業相機，鏡頭以及光源，能夠滿足機器視覺基礎實驗以及綜合應用實驗。

功能特點：

一體化設計：Rei_Mv區別于傳統PC+設備模式，將視覺處理器，電源管理，視覺元件集成設計，節省空間，方便實驗。

功能單元化：在一體化設計的基礎上，按照功能區分單元化設計，方便安裝，拆卸，收納，維護。

工控視覺處理單元：視覺處理單元設計采集高性能工控機，不僅能夠處理常規視覺問題，還能進行AI訓練以及推理。

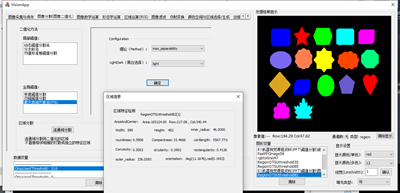

可視化實驗教學軟件：前期學生學習不需要編寫代碼，通過配置軟件快速實現項目，理解圖像處理相關方法和流程，后期提供工程案例以及源碼，教會學生如何動手編程完成一個視覺項目。

真實工業應用：根據真實工業應用場景和項目，搭配了多種相機、鏡頭、鏡頭以及相關工業零件，保障學生學以致用，培養快速實現項目的能力。

參數配置：

名稱	型號	參數
機器視覺初級套件	Rei_Mv	1.基礎結構：鋁合金箱體、相機支架、光源支架； 2．機器視覺處理器：預裝Windows10操作系統；配有深度學習框架，機器視覺相關軟件運行環境；CPU:I7,內存：8G;硬盤：500G;一鍵還原，有效保護實驗環境； 3．顯示器：掛壁式安裝，270°旋轉可調視角；尺寸：21.5寸； 4．光源：白色環形無影光1 5.相機：200W像素1； 6.鏡頭：8mm鏡頭1 7.執行機構：4自由度桌面手臂、傳送帶 8.檢測物料配件：形狀識別物料3、顏色識別物料3、換向器零件1、鏡面1、點膠識別零件3、芯片若干； 9.教學資源：教學軟件一套，實驗指導書一本，開發手冊一本；
機器視覺高級套件	Rei_MvPro	1.基礎結構：鋁合金箱體、相機支架、光源支架； 2．機器視覺處理器：預裝Windows10操作系統；配有深度學習框架，機器視覺相關軟件運行環境；CPU:I7,內存：8G;硬盤：500G;一鍵還原，有效保護實驗環境； 3．顯示器：掛壁式安裝，270°旋轉可調視角；尺寸：21.5寸； 4．光源：紅色低角度環形光源1；紅色高角度環形無影光1；白色低角度環形無影光1；白色高角度環形無影光1；藍色低角度環形無影光1；紫色環形高角度光源1；同軸光源1；白色條形光源2；四通道光源控制器1； 5.相機：200W像素1，300W像素1，500W像素1； 6.鏡頭：8mm鏡頭1；12mm鏡頭1；16mm鏡頭1；35mm鏡頭1；50mm鏡頭1； 7.執行機構：4自由度桌面手臂、傳送帶； 8檢測物料配件：形狀識別物料3、顏色識別物料3、換向器零件1、鏡面1、點膠識別零件3、芯片若干； 9教學資源：教學軟件一套，實驗指導書一本，開發手冊一本；
機器視覺點膠機版本	Rei_MvGl	1.基礎結構：鋁合金箱體、相機支架、光源支架； 2．機器視覺處理器：預裝Windows10操作系統；配有深度學習框架，機器視覺相關軟件運行環境；CPU:I7,內存：8G;硬盤：500G;一鍵還原，有效保護實驗環境； 3．顯示器：掛壁式安裝，270°旋轉可調視角；尺寸：21.5寸； 4．光源：白色環形無影光1 5.相機：200W像素1； 6.鏡頭：8mm鏡頭1 7.執行機構：三自由度點膠機 8.檢測物料配件：形狀識別物料3、顏色識別物料3、換向器零件1、鏡面1、點膠識別零件3、芯片若干、PCB板 9.教學資源：教學軟件一套，實驗指導書一本，開發手冊一本；
